제품 상세 정보:
|
| 크기: | 18.2*26.7*2.8mm | 송신 전력: | 17dBm |
|---|---|---|---|
| RX 민감도: | -95dbm | TX 경향: | 278mA |
| RX 경향: | 59mA | 대기 전류: | 4uA |
| 안테나 유형: | 칩 안테나 | 칩셋트: | CC3200 |
| 강조하다: | Ti CC3200 와이파이 모듈,Ta3200R1D Ti CC3200 와이파이 모듈,ODM OEM cc3200 와이파이 모듈 |
||

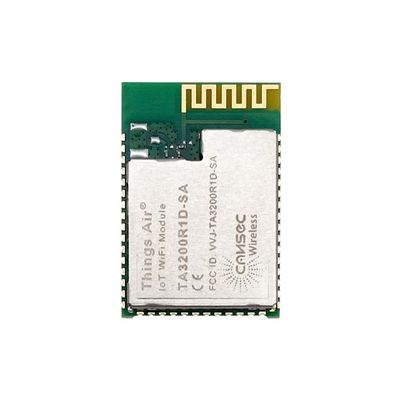

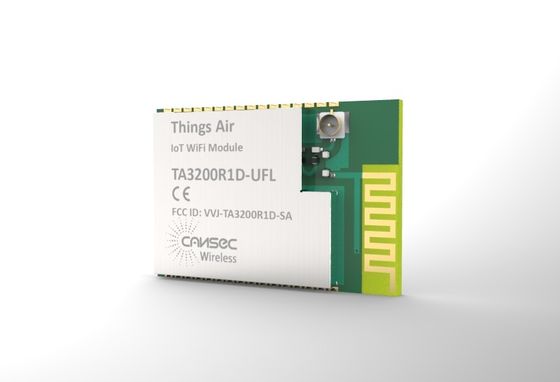

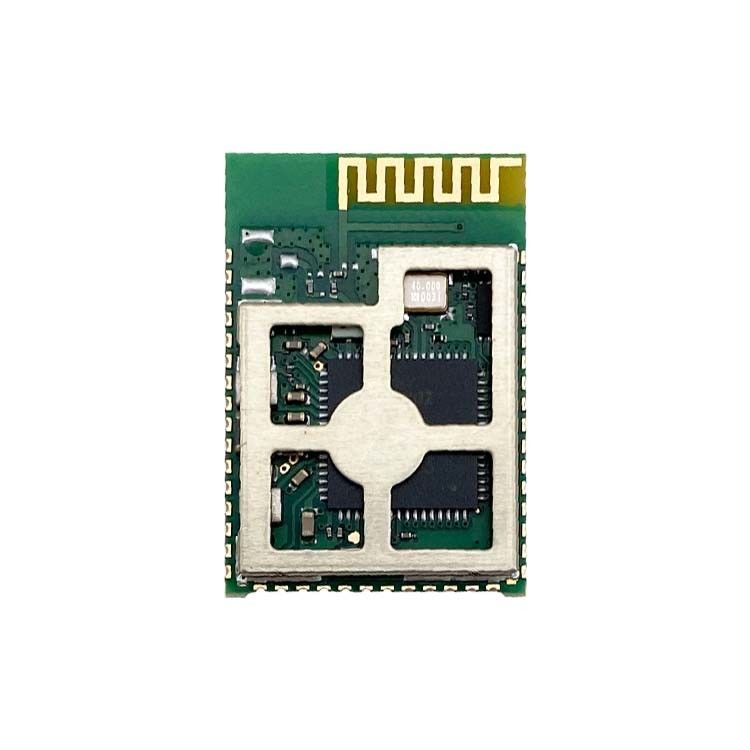

유연한 ODM/OEM 옵션 Cansec Ta3200R1D Ti CC3200 Rf 무선 송신기 및 수신기 모듈 Wifi 모듈
유연한 ODM/OEM 옵션 Cansec Ta3200R1D Ti CC3200 Rf 무선 송신기 및 수신기 모듈 Wifi 모듈
링크 구매↓↓↓
| 패드 번호 | 핀 이름 | 설명 | CC3200 Pkg 핀 번호 |
| 1 | GND | 토지 | 65 |
| 2 | ANTSEL1 | 안테나 선택 제어 | 29 |
| 3 | ANTSEL2 | 안테나 선택 제어 | 30 |
| 4 | nRESET | 마스터 칩 재설정, 액티브 로우, 내부 풀업 | 32 |
| 5 | SOP2 | 힘 에 대한 감각 2 | 21 |
| 6 | SOP1 | 힘 에 대한 감각 1 | 34 |
| 7 | SOP0 | 힘 에 대한 감각 0 | 35 |
| 8 | NC | - | - |
| 9 | NC | - | - |
| 10 | NC | - | - |
| 11 | GND | 토지 | 65 |
| 12 | GND | 토지 | 65 |
| 13 | VBT_CC | 칩 공급 전압 (VBAT) | 10,37,39,44,54 |
| 14 | VDD_ANA2 | ANA2 DCDC O | 47 |
| 15 | GPIO_30 | 일반용 I/O | 53 |
| 16 | GPIO_31 | 일반용 I/O | 45 |
| 17 | GND | 토지 | 65 |
| 18 | GPIO_00 | 일반용 I/O | 50 |
| 19 | GPIO_01 | 일반용 I/O | 55 |
| 20 | GPIO_02 | 일반용 I/O | 57 |
| 21 | GPIO_03 | 일반용 I/O | 58 |
| 22 | GPIO_04 | 일반용 I/O | 59 |
| 23 | GPIO_05 | 일반용 I/O | 60 |
| 24 | GPIO_06 | 일반용 I/O | 61 |
| 25 | GPIO_07 | 일반용 I/O | 62 |
| 26 | GPIO_08 | 일반용 I/O | 63 |
| 27 | GPIO_09 | 일반용 I/O | 64 |
| 28 | GND | 토지 | 65 |
| 29 | GND | 토지 | 65 |
| 30 | GPIO_10 | 일반용 I/O | 1 |
| 31 | GPIO_11 | 일반용 I/O | 2 |
| 32 | GPIO_12 | 일반용 I/O | 3 |
| 33 | GPIO_13 | 일반용 I/O | 4 |
| 34 | GPIO_14 | 일반용 I/O | 5 |
| 35 | GPIO_15 | 일반용 I/O | 6 |
| 36 | GPIO_16 | 일반용 I/O | 7 |
| 패드 번호 | 핀 이름 | 설명 | CC3200 Pkg 핀 번호 |
| 37 | GPIO_17 | 일반용 I/O | 8 |
| 38 | GPIO_22 | 일반용 I/O | 15 |
| 39 | JTAG_TDI | JTAG TDI, 기본 피노아웃을 재설정해 | 16 |
| 40 | JTAG_TDO | JTAG TDO. 기본 피노아웃을 재설정 | 17 |
| 41 | GPIO_28 | 일반용 I/O | 18 |
| 42 | JTAG_TCK | JTAG/SWD TCK 재설정 기본 종료 | 19 |
| 43 | JTAG_TMS | JTAG/SWD TMS 재설정 기본 종료 | 20 |
| 44 | GND | 토지 | 65 |
