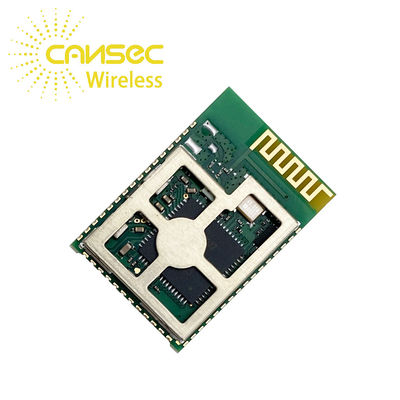

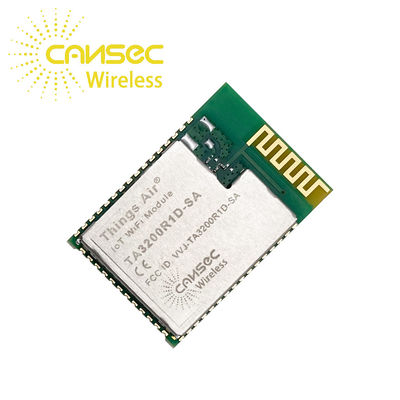

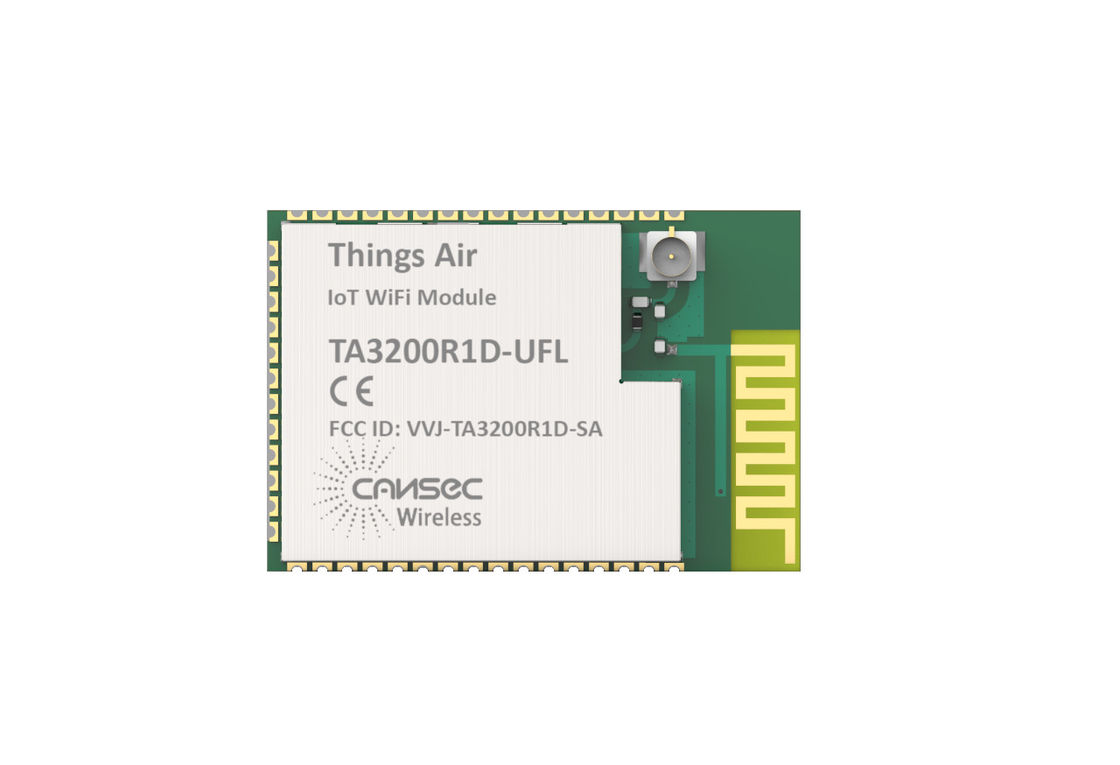

Ta3200R1D Ti CC3200 이엇 와이파이 모듈

• Wi-Fi 마이크로 컨트롤러 모듈

- ARM Cortex-M4 마이크로 컨트롤러와 802.11b/g/n Wi-Fi 네트워크 프로세서

- 업계 표준 BSD 소켓 API와 함께 임베디드 Wi-Fi 드라이버, 수플라이언트 및 TCP/IP v4 네트워크 스택

- 하드웨어 암호 엔진 TLS (SSL) 인터넷 보안

- 고급 저전력 Wi-Fi 모드

- 스마트 컨피그 기술, WPS, 그리고 AP 모드

- 128-비트 비밀 키와 보안 부팅을 가진 보안 장치 옵션

• 애플리케이션 마이크로 컨트롤러 서브시스템

- ARM 코르텍스-M4 코어 80MHz

- 임베디드 메모리 옵션

• 탑재 플래시
• RAM (최고 256KB)
• ROM의 주변 장치 드라이버
• 8Mbit 탑재 플래시

- 하드웨어 암호 엔진

하드웨어 보안

• AES, DES 및 3DES
• SHA와 MD5
• CRC와 체크섬

- 8-비트, 빠른, 병렬 카메라 인터페이스

- I2S 형식을 지원하는 Multichannel Audio Serial Port (McASP) 인터페이스

- 1 SD (MMC) 인터페이스

- 32채널 마이크로 다이렉트 메모리 액세스 (μDMA)

- 2 유니버설 아시크론 수신기 / 송신기 (UART)

- 2 개의 일련의 주변 인터페이스 (SPIs)

- 1 상호 통합 회로 (I2C)

- 4개의 일반용 타이머

- 16-비트 펄스 폭 변조 (PWM) 모드

- 1 워치도그 타이머 모듈

- 4채널 12비트 아날로그-디지털 변환기 (ADC)

- 최대 22개의 개별적으로 프로그래밍 가능한 GPIO 핀

• Wi-Fi 네트워크 프로세서 서브시스템

- 802.11b/g/n 라디오, 베이스밴드, 중간에 액세스 제어

- TCP/IP 스택

• 8 동시에 TCP, UDP, 또는 RAW 소켓
• 2 동시에 TLS v1.2 또는 SSL 3.0 소켓

- 256-비트 암호화와 함께 빠르고 안전한 WLAN 연결을 위한 강력한 암호화 엔진

- 스테이션, 액세스 포인트, 와이파이 직접 모드

- WPA2 개인 및 기업 보안

- Wi-Fi 보안 상태를 관리하기 위한 SimpleLink 연결 관리자

- TX 파워 18dbm

- RX 감수성

• 1 DSSS에서 -94.7dBm
• - 87dBm 11 CCK
• -73dBm 54 OFDM

- 애플리케이션 처리량

• UDP: 16Mbps
• TCP: 12Mbps
• 전력 관리 하위 시스템

- 일괄 DC-DC 컨버터와 넓은 공급 전압:

• VBAT:2.3~3.6V

-3.6V에서 낮은 전력 소비

• 실시간 시계 (RTC) 28μA로 Hibernate
• 저전력 깊은 수면: <275μA
• 무동 연결: 0.875mA@DTIM=1
• RX 교통:54mA@54OFDM
• TX 교통: 223mA@54OFDM

- 내장 시계 소스

• 40내부 오시레이터와 함께 0.0MHz 크리스탈
• 32.768-kHz 크리스탈 (RTC)
• 패키지 및 운영 조건

• 1.27 mm Pitch, 44-Terminal, 18.22 mm × 26.65 mm Stamp Package 간편한 조립 및 저비용 PCB 설계
• 작동 온도 범위: -20°C ~ +70°C

참고: 배터리가 전류를 공급할 수 없는 경우 추가 분리 콘덴서 추가를 고려하십시오.

그리고 이 두 콘덴서도 VBT_CC 포트에 닫혀 있는지 확인해 주세요.
