제품 상세 정보:
|
| 칩셋트: | 블루킨르크 132 | 사이즈: | 12.5*18.5*2.6mm |
|---|---|---|---|
| 동작 전압: | 1.7-3.6V | TX 힘: | 8dBm |
| TX 경향: | 14.5mA | Rx 감도: | -88dBm |
| RX 경향: | 7.7mA | 슬립 전류 소모: | 0.5μA |
| 입출력: | 15 | Protocal: | BLE4.2 |
| 안테나: | IPEX 연결관 | 작동 온도: | -30 ~ 85 ℃ |
| 작동 전압: | 1.7~3.6V | ||
| 강조하다: | ST BlueNRG-1 블루투스 4.2 모듈,블루투스 4.2 모듈 BLE132SA/UA-A,8dBm 블루투스 로우 에너지 모듈 |
||
소비 전력 때 활동가가 아니라 직류-직류 변환기
| 매개 변수 | 민 | Typ | 맥스 | 유닛 | |
| 동작 전압 | 1.7 | - | 3.6 | Ｖ | |
| 작동 온도 | -30 | - | 85 | Ｃ | |
|
전류 소모 |
대기 | - | 0.5 | - | uA |
| 수신 모드 | - | 14.5 | - | 마 | |
| 방식 (8dBm)를 전하세요 | - | 28.8 | - | 마 | |
| 송신 전력 | - | 7 | 8 | 데이터 베이스 관리 프로그램 | |
| RX 민감도 | - | - | -88 | 데이터 베이스 관리 프로그램 | |
소비 전력 때 직류-직류 변환기 활동가
| 매개 변수 | 민 | Typ | 맥스 | 유닛 | |
| 동작 전압 | 1.7 | - | 3.6 | Ｖ | |
| 작동 온도 | -30 | - | 85 | Ｃ | |
|
전류 소모 |
대기 | - | - | 1 | uA |
| 수신 모드 | - | 7.7 | - | 마 | |
| 방식 (8dBm)를 전하세요 | - | 15.1 | - | 마 | |
| 송신 전력 | - | - | 데이터 베이스 관리 프로그램 | ||
| RX 민감도 | - | - | -88 | 데이터 베이스 관리 프로그램 | |

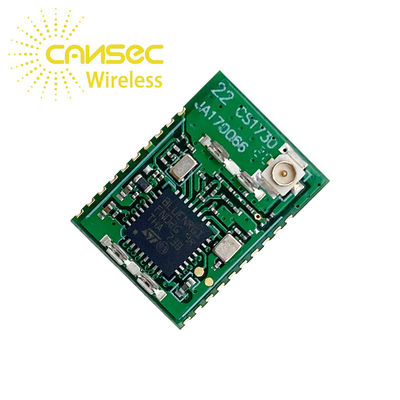

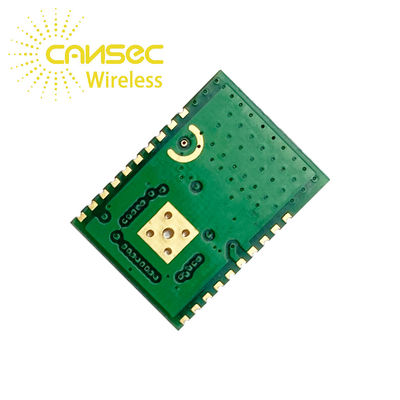

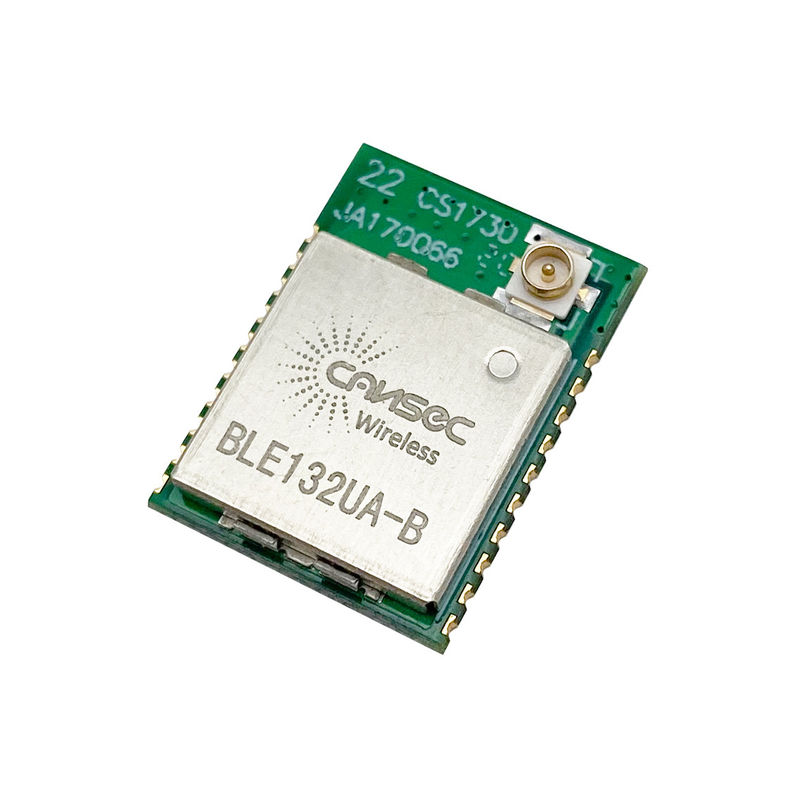

블루투스를 위한 캔섹 무선 전신 BLE132SA/UA-A 거리 BlueNRG-1 BLE4.2 2.4GHz 이엇 해결책 저 에너지 모듈
기술
BLE132SA/UA-A 시리즈 모듈은 ST 회사의 BlueNRG-1을 기반으로 설계됩니다.BlueNRG-1은 블루투스 규격으로 순응한 매우 저 소비 전력 블루투스 로우 에너지 (BLE4.2) 단일 모드 시스템 탑재 칩입니다.
사용자 응용 프로그램 코드를 작동해서 내장된 외피 M0의 용법을 가능하게 하면서, BlueNRG-1은 성능을 인정 받는 블루킨르크 네트워크 프로세서의 기능을 확장합니다.
BlueNRG-1은 프로그래밍 플래쉬 메모리의 160 KB, (2시 12분 KB 은행) 보유와 스태틱 랜돔 어세스 메모리 메모리의 24 KB와 SPI, UART, I2C 표준 통신 인터페이스 주변 기기를 포함합니다. 그것은 또한 다기능 타이머들, 감시기, RTC와 DMA 제어기를 특징으로 합니다.
ADC는 아날로그 센서와 연결대서, 그리고 통합된 전지 감시기의 측정을 애서 이용 가능합니다. 디지털 필터는 PDM 흐름을 처리해서 이용 가능합니다.
BlueNRG-1은 dc 컨버터가 똑같은 극히 낮은 전력 특성을 유지하는 블루킨르크 라디오의 똑같은 우수한 RF 성능과 통합된 효율이 높은 DC /를 제공하지만, 그러나 BlueNRG-1이 적용의 배터리 수명의 추가적 인상을 허락하는 블루킨르크 슬립 모드 전류 소모를 향상시킵니다.
