제품 상세 정보:
|
| 칩셋트: | 블루킨르크 232 | 사이즈: | 12.5*18.5*2.6mm |
|---|---|---|---|
| 순간 / RAM: | 256KB / 24KB | TX 힘: | 8dBm |
| TX 경향: | 15.1mA | Rx 감도: | -88dBm |
| RX 경향: | 7.7mA | 슬립 전류 소모: | 1μA |
| 입출력: | 15 | 프로토콜: | BLE5와 메쉬 |
| 안테나: | PCB 안테나 | 범위: | 100m |
| 주파수: | 2.4GHZ | ||
| 강조하다: | ST BLUENRG-2 RTS 모듈,BLUENRG-2 무선 전신 블루투스 모듈,BLE232SA-A |
||

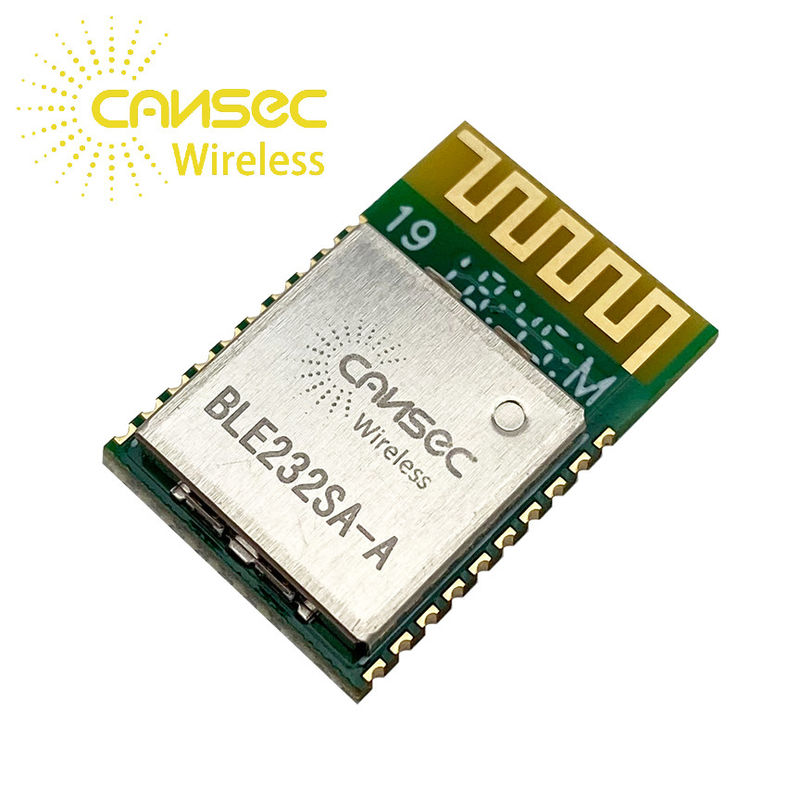

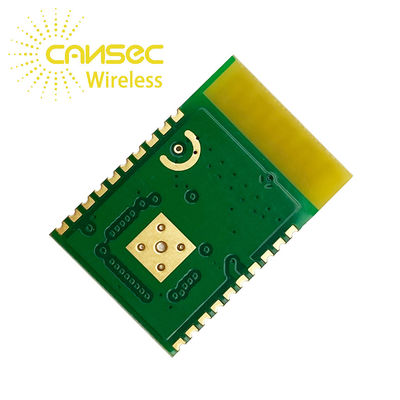

이엇 스마트 홈 캔섹 Ble232SA-A 거리 Bluenrg-2 무선 블루투스 모듈
이엇 스마트 홈 캔섹 Ble232SA-A 거리 Bluenrg-2 무선 블루투스 모듈
기술
BLE232SA/UA 시리즈 모듈은 ST 회사의 BlueNRG-2를 기반으로 설계됩니다. BlueNRG-2는 블루투스 규격으로 순응한 매우 저 소비 전력 블루투스 로우 에너지 (BLE5.0)단일 모드 시스템 탑재 칩입니다.
달리는 사용자 응용 프로그램 코드를 위해 내장된 외피 M0의 용법을 가능하게 하면서, BlueNRG-2는 성능을 인정 받는 블루킨르크 네트워크 프로세서의 기능을 확장합니다.
BlueNRG-2는 프로그래밍 플래쉬 메모리 중 256kB, (2개 12kB 은행) 보유와 스태틱 랜돔 어세스 메모리 메모리의 24 kB와 SPI, UART, I2C 표준 통신 인터페이스 주변 기기를 포함합니다. 그것은 또한 다기능 타이머들, 감시기, RTC와 DMA 제어기를 특징으로 합니다.
ADC는 아날로그 센서와 연결대서, 그리고 통합된 전지 감시기의 측정을 애서 이용 가능합니다. 디지털 필터는 PDM 흐름을 처리해서 이용 가능합니다.
BlueNRG-2는 dc 컨버터가 똑같은 극히 낮은 전력 특성을 유지하는 블루킨르크 라디오와 같은 우수한 RF 성능과 통합된 효율이 높은 DC /를 제공하지만, 그러나 BlueNRG-2가 적용의 배터리 수명의 추가적 인상을 허락하는 블루킨르크 슬립 모드 전류 소모를 향상시킵니다.
| 패드 누음베 |
이름 |
핀 타입 |
기술 |
| 1 | reset_n | 나 | 시스템 리셋 |
|
2 |
DIO13 |
OD | GPI 13 |
| 나 | uart_cts | ||
| 입출력 | i2c1_dat | ||
|
3 |
DIO12 |
OD | GPI 12 |
| 입출력 | i2c1_clk | ||
| 4 | 국민 총수요 | 접지 핀 | 국민 총수요에 연결되세요 |
| 5 | VCC | 힘 | 배터리 전압 입력 |
|
6 |
DIO11 |
입출력 | 다목적 디지털 입출력 |
| 나 | uart_rxd | ||
| 입출력 | SPI CS1 | ||
| 오우 | CLK 32K | ||
|
7 |
DIO10 |
입출력 | 다목적 디지털 입출력 |
| 나 | SWDIO | ||
| 오우 | spi_out | ||
| 오우 | CLK 32K | ||
|
8 |
DIO9 |
입출력 | 다목적 디지털 입출력 |
| 나 | SWCLK | ||
| 나 | spi_in | ||
| 오우 | XO16/32M | ||
|
9 |
DIO8 |
입출력 | 다목적 디지털 입출력 |
| 오우 | uart_txd | ||
| 입출력 | spi_clk | ||
| 나 | pdm_data |
|
10 |
DIO7/BOOT |
입출력 |
부트 스트랩 로더 pin/ 범용 디지털 |
| 나 | uart_cts | ||
| 입출력 | i2c2_dat | ||
| 오우 | pdm_clk | ||
|
11 |
DIO6 |
입출력 | 다용도의 디지털 입출력 |
| 오우 | uart_rts | ||
| 입출력 | i2c2_clk | ||
| 나 | pdm_data | ||
|
12 |
DIO5 |
입출력 | 다용도의 디지털 입출력 |
| 오우 | uart_txd | ||
| 입출력 | i2c2_dat | ||
| 오우 | PWM1 | ||
|
13 |
DIO4 |
입출력 | 다용도의 디지털 입출력 |
| 나 | uart_rxd | ||
| 입출력 | i2c2_clk | ||
| 오우 | PWM0 | ||
|
14 |
DIO3 |
입출력 | 다용도의 디지털 입출력 |
| 오우 | PWM1 | ||
| 나 | spi_in | ||
|
15 |
DIO2 |
입출력 | 다용도의 디지털 입출력 |
| 오우 | PWM0 | ||
| 오우 | spi_out | ||
| 오우 | pdm_clk | ||
|
16 |
DIO1 |
입출력 | 다용도의 디지털 입출력 |
| 오우 | uart_rts | ||
| 입출력 | SPI CS1 | ||
| 나 | pdm_data | ||
|
17 |
DIO0 |
입출력 | 다용도의 디지털 입출력 |
| 나 | uart_cts | ||
| 입출력 | spi_clk | ||
| 오우 | CPUCLK | ||
|
18 |
ANATEST0/DIO14 |
입출력 | 아날로그 output/ 범용 디지털 |
| 입출력 | i2c1_clk | ||
| 입출력 | spi_clk | ||
| 19 | ADC1 | 나 | ADC는 1를 입력했습니다 |
| 20 | ADC2 | 나 | ADC는 2를 입력했습니다 |
