제품 상세 정보:
|
| 사이즈: | 15mm*22mm*3.2mm | TX 힘: | 14dBm |
|---|---|---|---|
| Rx 감도: | -118dBm | TX 경향: | 50mA |
| RX 경향: | 12MA | 대기 현재: | 1uA |
| 안테나: | 헬릭스 안테나 | 칩셋트: | 거리에 의한 Spirit-1 |
| 작동 온도: | -20~+70℃ | 동작 전압: | 1.8~3.7V |
| 안테나 길이: | 25 밀리미터 최대 | 작동 주파수: | 434/868/915MHz |
| 강조하다: | 캔섹 S1SPI-HA-A 거리 모듈,서브-G 무선 전신 송수신모듈,14dBm 거리 모듈 |
||

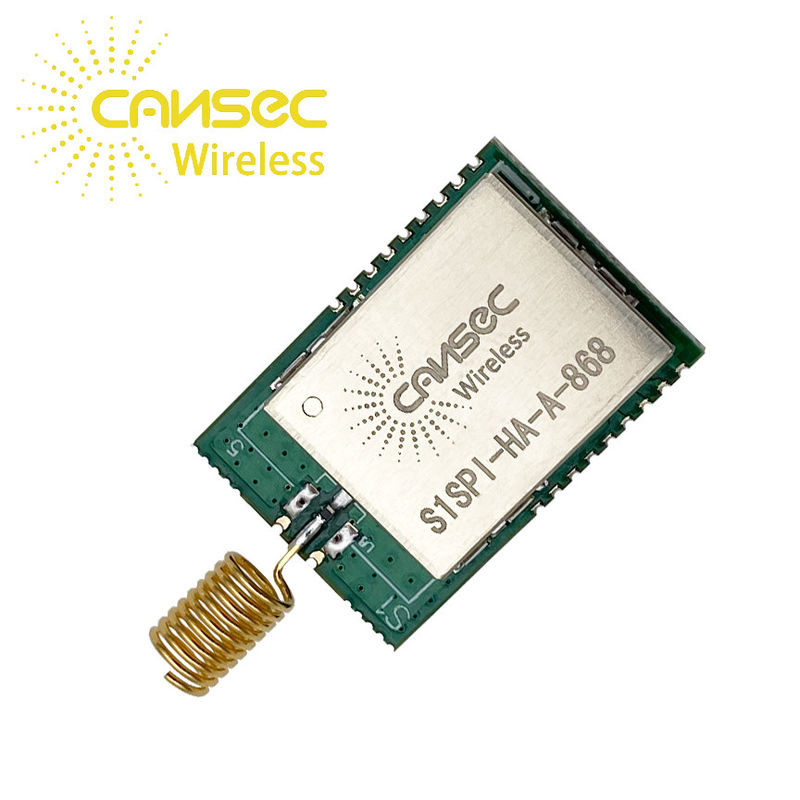

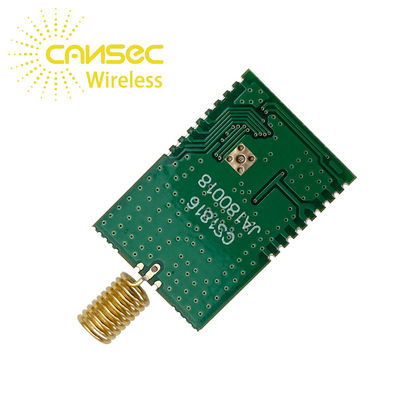

캔섹 S1SPI-HA-A ST SPIRIT1QTR 현명한 이엇 해결책 저 소비 전력 서브-G 무선 송수신모듈
매개 변수 | 민 | Typ | 맥스 | 유닛 | |
동작 전압 | 1.8 | - | 3.6 | Ｖ | |
작동 온도 | -20 | - | +70 | Ｃ | |
경향 소모 | 슬립 모드 | - | - | 1 | uA |
수신 모드 | - | 9.5 | 12 | 마 | |
송신 모드 | - | 44 | 47.5 | 마 | |
(캐리어를 위한) 송신 전력 | - | - | 14 | 데이터 베이스 관리 프로그램 | |
(로라 변조를 위한) RX 민감도 | - | - | -118 | 데이터 베이스 관리 프로그램 | |
거리 | HA :110 UA :230 | Ｍ | |||
매개 변수 | 민 | Typ | 맥스 | 유닛 | |
동작 전압 | 1.8 | - | 3.6 | Ｖ | |
작동 온도 | -20 | - | +70 | Ｃ | |
경향 소모 | 슬립 모드 | - | - | 1 | uA |
수신 모드 | - | 9.6 | 10 | 마 | |
송신 모드 | - | 49 | 57 | 마 | |
(캐리어를 위한) 송신 전력 | - | - | 14 | 데이터 베이스 관리 프로그램 | |
(로라 변조를 위한) RX 민감도 | - | - | -118 | 데이터 베이스 관리 프로그램 | |
거리 | HA :110 UA :230 | Ｍ | |||
캔섹 S1SPI-HA-A ST SPIRIT1QTR 현명한 이엇 해결책 저 소비 전력 서브-G 무선 송수신모듈
S1SPI-HA / UA / NA-A 모듈은 Spirit1을 기반으로 설계됩니다. Spirit1은 sub-1 GHz 대역에 매우 저전력 무선 송수신기이고 RF 무선 어플리케이션을 의도했습니다. 그것은 169, 315, 433, 868, 및 915 마하즈에 있는 무면허 ISM과 SRD 주파수대에 양쪽을 운영하도록 설계되지만, 또한 300-348 마하즈와 387-470MHz와 779-956 마하즈 밴드의 다른 추가적 주파수로 작동한다고 프로그램이 짜여질 수 있습니다. 공기 자료 비율은 500 킬로보우에 프로그램 가능한 from1이고 EN 300 220 기준에 따르면서, Spirit1이 12.5/25 킬로 헤르츠의 채널 스페이싱과 시스템에서 사용될 수 있습니다. 그것은 분리된 외부 부품의 초소형 수를 사용하고, 데이터 관리와 변조와 복조를 지원하는 쉽게 잘 믿는 베이스밴드 모뎀을 통합합니다. 데이터 관리 핸들 독점적 완전히 프로그램 가능한 패킷 형태의 자료가 또한 M 버스 표준 준수 포맷 (모든 실행 클래스)을 허용합니다. 그러나, Spirit-1은 패킷에 FEC 부호화 / 디코딩과 더불어 자료에 대한 주기 중복 검사를 수행할 수 있습니다. Spirit1은 모든 고속 링크 계층 운영을 취급함으로써 전체적인 시스템 비용을 줄이기 위해 선택적 자동 승인과 재전송과 타임아웃 프로토콜 엔진을 제공합니다.
애플리케이션
레커맨드드 용법 :
- 아마르 (자동 계량기 판독)
- 집과 빌딩 자동화
- WSN (무선 센서 네트워크)
- 산업적 모니터링과 제어
- 무선 화재와 보안 경보 시스템
- 지점간 무선 링크
캔섹 S1SPI-HA-A ST SPIRIT1QTR 현명한 이엇 해결책 저 소비 전력 서브-G 무선 송수신모듈
안테나 길이
| XXX (MHz) | S1SPI-HA-A-XXX | S1SPI-HA-C-XXX (868/915) |
| Ｌ (밀리미터) | Ｌ (밀리미터) | |
| 434 | 21 | -- |
| 868 | 8.5 | 25 |
| 915 | 8 | 24 |
캔섹 S1SPI-HA-A ST SPIRIT1QTR 현명한 이엇 해결책 저 소비 전력 서브-G 무선 송수신모듈
