TI CC1312 이엇 AES 256 비트 서브 기가헤르츠 모듈 434/470/868/915MHz 13dBm 송신 전력

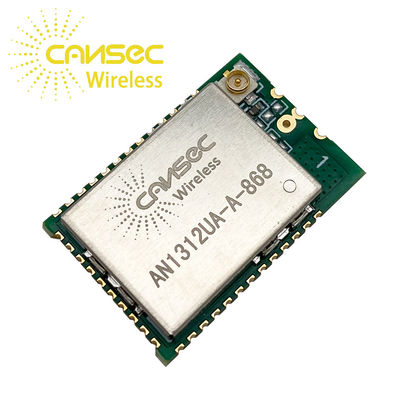

AN1312 모듈은 CC1312R를 기반으로 설계됩니다. theTI15.4-Stack을 포함하여 CC1312R 장치는 무선 M 버스와 IEEE 802.15.4g, IPv6-가능한 고성능 목적 (6LoWPAN), KNX RF, Wi-SUN®와 독점 체제를 목표로 삼는 Sub-1GHz 무선 MCU입니다.

CC1312R 장치는 비용 효율적, 극히 낮은 power,2.4-GHz와 Sub-1 기가헤르츠 RF 장치의 심플링크티엠 MCU 당론의 멤버입니다. 패리티 보호된 RAM 보유의 최고 80KB까지 sub-μA 슬립 전류외에, 매우 로우 액티브 RF와 마이크로컨트롤러 (MCU) 전류는 우수한 배터리 수명을 제공하고, 작은 코인-셀 배터리에 그리고 에너지 수확 어플리케이션에서 작업을 허락합니다.

CC1312R 장치는 플랫폼에서 강력한 48-MHz Arm® Cortex®-M4F CPU가 다중 물리 계층과 RF 표준을 지원하면서 탄력적 매우 저전력 무선 송수신기를 결합시킵니다. 그러므로 극히 낮은 전력과 큰 유연성을 보증하면서, ROM 또는 RAM에서 저장되는 헌신적 무선 컨트롤러 (Arm® Cortex®-M0) 핸들 하위층 RF 프로토콜 커맨드. CC1312R 장치의 저 전력 소모는 RF 성능을 희생하여 오지 않습니다 ; CC1312R 장치는 우수한 감도와 견고성을 가지고 있습니다 (선택성과 블로킹) 성능.

CC1312R 장치는 완전한 RF 시스템과 온칩 DC / dc 컨버터를 통합시키는 초집적화되 사실인 단 칩 솔루션입니다. 센서는 자율적인 프로그램 가능한 것에 의한 매우 저전력 방식으로 취급될 수 있습니다

프로그램과 데이터를 위한 4KB의 SRAM과 극히 낮은 전력 센서 제어기 CPU. 그것의 빠른 기상과 초저전력 2 마하즈 방식으로, 센서 제어기는 양쪽 아날로그와 디지털 기계를 샘플링하고, 버퍼링하고 처리해서 설계됩니다.

• 짜맞춘 CC1312F Sub-1-GHz 무선주파수

시스템 탑재 칩 (SOC)

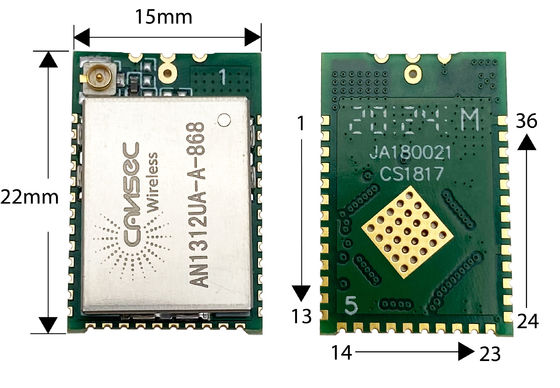

• 분류하세요 :15 밀리미터 Ｘ 22 밀리미터 Ｘ 3.2 밀리미터
• 동작 전압 :1.8V 내지 3.8V
• 작동 온도 : -20C~+70C
• 저장 온도 : -40C~+150C
• 마이크로컨트롤러
• 강력한 48-MHz Arm® Cortex®-M4F
• 프로세서
• 내부 시스템 프로그램 가능한 플래시 중 352KB
• 프로토콜과 자료실을 위한 256KB의 ROM

기능

• 8KB의 캐쉬 에스램 (선택적으로

다목적 RAM으로서) 이용 가능합니다

• 극히 낮은 누출 SRAM 중 80KB
• 2-핀 크제이태그와 JTAG 디버깅
• 전파 방송 업그레이드 (OTA)를 지원합니다
• 4KB의 SRAM과 극히 낮은 전력 감지기 제어기
• 샘플과 상점과 프로세스 감지기 데이터
• 시스템 cpu로부터 독립적인 운영
• 저전력인 작동을 위해 빨리 잠을 깨웁니다
• TI-RTOS, 드라이버, 부트 스트랩 로더와 IEEE

최적화된 것을 위한 ROM에서 802.15.4 MAC

애플리케이션 사이즈

• 주변 기기
• 디지털 주변장치는 누구를 라우팅될 수 있습니다

GPIO

• 다목적인 4× 32 비트 또는 8× 16 비트

타이머들

• 12-비트 ADC, 200 크샘플스 / Ｓ, 8-채널
• 내부 기준 DAC (1× 연속적인 시간, 1× 극히 낮은 전력)과 2× 비교기
• 프로그램 가능한 전류원
• 2 Ｘ UART
• 2 Ｘ SSI (SPI, 마이크로와이어, TI)
• I2C
• I2S
• 실시간 클록 (RTC)
• AES-128 - 그리고 256은 비밀당원 가속기를 물었습니다
• 순수 난수 생성기 (TRNG)
• 축전형 감지, 최고 8까지 채널
• 통합된 온도와 전지 감시기
• 저 소비 전력
• 활성-모드 RX : 8mA
• 활성-모드 TX : 27mA
• 대기 : 1 μA (RTC 계속, 80KB RAM과

CPU 보유)

• 라디오 구역
• 탄력적 고성능 sub-1 기가헤르츠 무선주파수

송수신기

• 우수한 수신기 감도 :

심플링크 장거리를 위한 -121 데이터 베이스 관리 프로그램

5 킬로보우에 있는 방식 ;

50 킬로보우에 있는 -110 데이터 베이스 관리 프로그램

• 출력 전원은 +14 데이터 베이스 관리 프로그램에 상승합니다

온도 보상
