제품 상세 정보:
|
| 사이즈: | 15mm*22mm*3.2mm | TX 힘: | 13dBm |
|---|---|---|---|
| Rx 감도: | -124dBm | TX 경향: | 25mA |
| RX 경향: | 5.5mA | 대기 현재: | 1uA |
| 안테나: | UFL 연결기 | 칩셋트: | 텍사스 인스트루먼츠 사에 의한 CC1312 |
| 주파수: | 434/470/868/915MHz | 한계: | 800m 최대 |
| 작동 Tempurature: | -20~+70℃ | ||
| 강조하다: | 256 비트 TI CC1312 모듈,이엇 TI CC1312 모듈,입출력 AES 서브 기가헤르츠 모듈 |
||

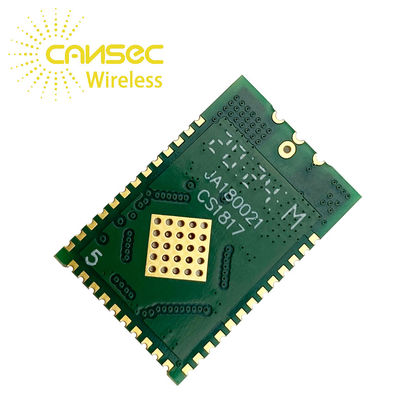

원거리 TI - CC1312 서브-가즈 입출력 AES 256 비트 이엇 모듈 산업용 용액 이엇 제어 모듈 대형
| 매개 변수 | 민 | Typ | 맥스 | 유닛 | |
| 동작 전압 | 1.8 | - | 3.8 | Ｖ | |
| 작동 온도 | -20 | - | +70 | Ｃ | |
|
경향 소모 |
슬립 모드 | - | 1 | - | uA |
| 수신 모드 | - | 8 | - | 마 | |
| 송신 모드 | - | 27 | - | 마 | |
| (캐리어를 위한) 송신 전력 | - | 12 | 데이터 베이스 관리 프로그램 | ||
| (로라 변조를 위한) RX 민감도 | - | - | -121 | 데이터 베이스 관리 프로그램 | |
| 거리 |
434 / 470MHz :400-500 868 / 915MHz :600-800 |
||||
원거리 TI - CC1312 서브-가즈 입출력 AES 256 비트 이엇 모듈 산업용 용액 이엇 제어 모듈 대형
기술

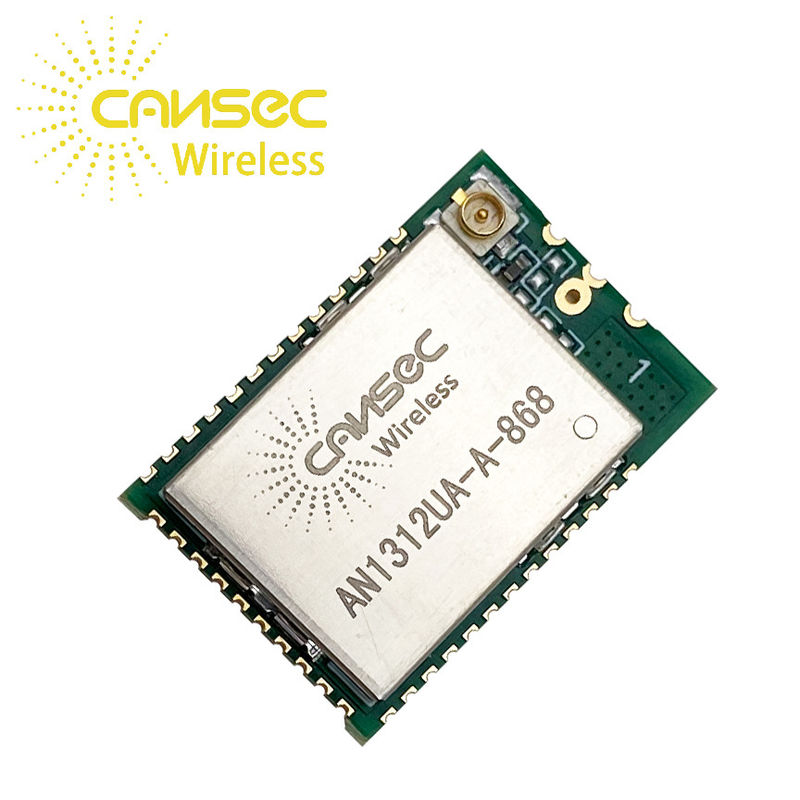

AN1312 모듈은 CC1312R를 기반으로 설계됩니다. theTI15.4-Stack을 포함하여 CC1312R 장치는 무선 M 버스와 IEEE 802.15.4g, IPv6-가능한 고성능 목적 (6LoWPAN), KNX RF, Wi-SUN®와 독점 체제를 목표로 삼는 Sub-1GHz 무선 MCU입니다.
CC1312R 장치는 비용 효율적, 극히 낮은 power,2.4-GHz와 Sub-1 기가헤르츠 RF 장치의 심플링크티엠 MCU 당론의 멤버입니다. 패리티 보호된 RAM 보유의 최고 80KB까지 sub-μA 슬립 전류외에, 매우 로우 액티브 RF와 마이크로컨트롤러 (MCU) 전류는 작은 코인-셀 배터리에 그리고 에너지 수확 어플리케이션에서 우수한 배터리 수명을 제공하고, 작업을 허락합니다.
CC1312R 장치는 플랫폼에서 강력한 48-MHz Arm® Cortex®-M4F CPU가 다중 물리 계층과 RF 표준을 지원하면서 탄력적 매우 저전력 무선 송수신기를 결합시킵니다. 그러므로 극히 낮은 전력과 큰 유연성을 보증하면서, ROM 또는 RAM에서 저장되는 헌신적 무선 컨트롤러 (Arm® Cortex®-M0) 핸들 하위층 RF 프로토콜 커맨드. CC1312R 장치의 저 전력 소모는 RF 성능을 희생하여 오지 않습니다 ; CC1312R 장치는 우수한 감도와 견고성을 가지고 있습니다 (선택성과 블로킹) 성능.
CC1312R 장치는 완전한 RF 시스템과 온칩 DC / dc 컨버터를 통합시키는 초집적화되 사실인 단 칩 솔루션입니다. 센서는 자율적인 프로그램 가능한 것에 의한 매우 저전력 방식으로 취급될 수 있습니다
프로그램과 데이터를 위한 4KB의 SRAM과 극히 낮은 전력 센서 제어기 CPU. 그것의 빠른 기상과 초저전력 2 마하즈 방식으로, 센서 제어기는 양쪽 아날로그와 디지털 기계를 샘플링하고, 버퍼링하고 처리해서 설계됩니다
| 패드 갯수 | 이름 | 핀 타입 | 기술 |
| 1 | 국민 총수요 | 접지 핀 | 국민 총수요에 연결되세요 |
| 2 | dio_1 | 디지털 입출력 | GPIO, |
| 3 | dio_2 | 디지털 입출력 | GPIO |
| 4 | dio_3 | 디지털 입출력 | GPIO |
| 5 | dio_4 | 디지털 입출력 | GPIO |
| 6 | dio_5 | 디지털 입출력 | GPIO, 하이 드라이브 역량 |
| 7 | dio_6 | 디지털 입출력 | GPIO, 하이 드라이브 역량 |
| 8 | dio_7 | 디지털 입출력 | GPIO, 하이 드라이브 역량 |
| 9 | 국민 총수요 | 접지 핀 | 국민 총수요에 연결되세요 |
| 10 | VDD | 힘 | 1.8V 내지 3.8V 메인 칩 공급 |
| 11 | dio_8 | 디지털 입출력 | GPIO |
| 12 | dio_9 | 디지털 입출력 | GPIO |
| 13 | dio_10 | 디지털 입출력 | GPIO |
| 14 | dio_11 | 디지털 입출력 | GPIO |
| 15 | dio_12 | 디지털 입출력 | GPIO |
| 16 | dio_13 | 디지털 입출력 | GPIO |
| 17 | dio_14 | 디지털 입출력 | GPIO |
| 18 | dio_15 | 디지털 입출력 | GPIO |
| 19 | jtag_tmsc | 디지털 입출력 | JTAG TMSC, 하이 드라이브 역량 |
| 20 | jtag_tckc | 디지털 입출력 | JTAG TCKC |
| 21 | dio_16 | 디지털 입출력 | GPIO, jtag_tdo, 하이 드라이브 역량 |
| 22 | dio_17 | 디지털 입출력 | GPIO, jtag_tdi, 하이 드라이브 역량 |
| 23 | dio_18 | 디지털 입출력 | GPIO |
| 24 | dio_19 | 디지털 입출력 | GPIO |
| 25 | dio_20 | 디지털 입출력 | GPIO |
| 26 | dio_21 | 디지털 입출력 | GPIO |
| 27 | dio_22 | 디지털 입출력 | GPIO |
| 28 | reset_n | 디지털 입력 | 리셋, 부 논리. 내부 풀업 저항기 |
| 29 | dio_23 | 디지털 / 아날로그 입출력 | GPIO, 아날로그 케이퍼빌러티 |
| 30 | dio_24 | 디지털 / 아날로그 입출력 | GPIO, 아날로그 케이퍼빌러티 |
| 31 | dio_25 | 디지털 / 아날로그 입출력 | GPIO, 아날로그 케이퍼빌러티 |
| 32 | dio_26 | 디지털 / 아날로그 입출력 | GPIO, 아날로그 케이퍼빌러티 |
| 33 | dio_27 | 디지털 / 아날로그 입출력 | GPIO, 아날로그 케이퍼빌러티 |
| 34 | dio_28 | 디지털 / 아날로그 입출력 | GPIO, 아날로그 케이퍼빌러티 |
| 35 | dio_29 | 디지털 / 아날로그 입출력 | GPIO, 아날로그 케이퍼빌러티 |
| 36 | dio_30 | 디지털 / 아날로그 입출력 | GPIO, 아날로그 케이퍼빌러티 |
| 37 | 국민 총수요 | 접지 핀 | 국민 총수요에 연결되세요 |
| 38 | 개미 | rf_out | 안테나 유형 : NA rf_out |
| 39 | 국민 총수요 | 접지 핀 | 국민 총수요에 연결되세요 |
기록 : MCU IOC은 GPIO와 같은 수많은 주변 모듈을 그릴 수 있습니다,
SSI (SPI), UART, I2C와 어떤 이용 가능한 I/Os에 대한 I2S.
주변 기기 AUX와 JTAG는 특별한 I/O 핀으로 제한됩니다.더 많은 정보는 Ti.com에 참조 사항을 다세요.
