제품 상세 정보:
|
| 칩셋트: | 셈테크에 의한 SX1268 | 사이즈: | 24.3*17*3.4mm |
|---|---|---|---|
| 작동 온도: | -20 ~+85C | 동작 전압: | 1.8-3.7V |
| TX 힘: | 20dBm | Rx 감도: | -148dBm |
| 슬립 전류 소모: | 1.5μA | 환경을 이용하십시오: | 스마트시티, industry오토메이션과 미터 |
| 주파수: | 434/470MHz | 최대 범위: | 3km |
| 강조하다: | SX1268 433 마하즈 RF 송신기 수신기 무선 모듈,로라는 스펙트럼 SX1268을 펼쳤습니다,20dBm 433 마하즈 RF 송신기 수신기 무선 모듈 |
||
로라는 스펙트럼 SX1268 장거리 433MHz 무선 모듈 작은 사이즈 저 전력 소모 무선 모듈을 펼쳤습니다
로라는 스펙트럼 SX1268 장거리 433MHz 무선 모듈 작은 사이즈 저 전력 소모 무선 모듈을 펼쳤습니다

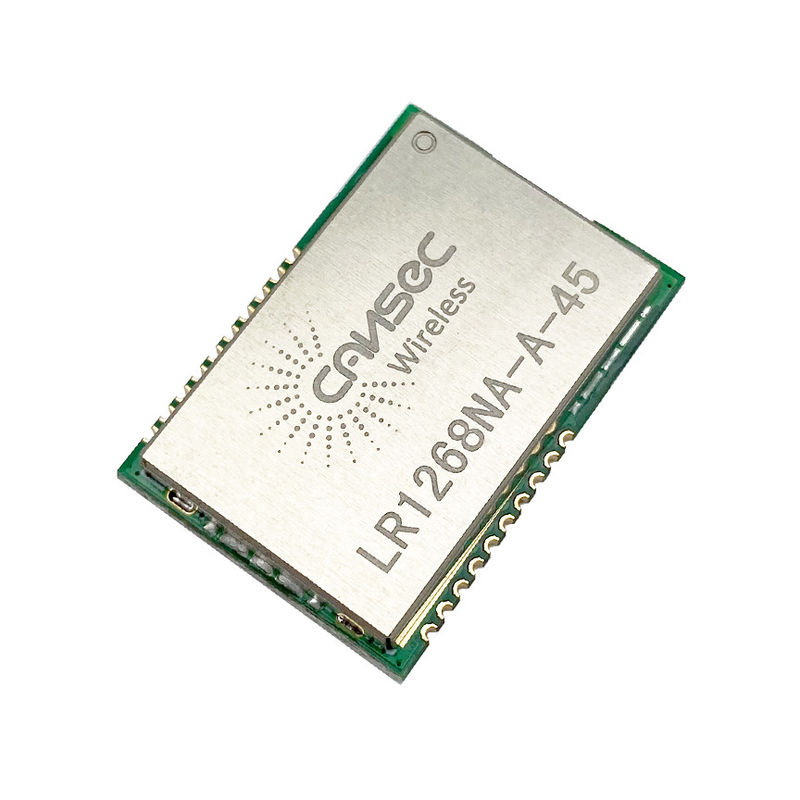

LR1268 모듈은 SX1268을 기반으로 설계됩니다. SX1268 서브-가즈 무선 송수신 장치는 장기적 무선 어플리케이션에 이상적입니다. 이러한 장치는 LPWAN 사용 예를 위한 LoRa® 변조와 (G) 유산 사용 예를 위한 FSK 변조를 지원합니다. 장치는 세계적 LoRaWAN® 기준 또는 배타적 프로토콜을 이용하는 다른 애플리케이션 요구 사항을 충족시키도록 대단히 쉽게 잘 믿습니다.
장치는 로라 알이언스티엠에 의해 공개된 로르아완 상술을 위한 물리 계층 요구에 따르도록 설계됩니다.
라디오는 중국 규제 요구 사항과 ETSI EN 300 220 (434 MHz)를 포함하나 이것에 한정되지는 않게 무선통신규칙의 순응성을 목표로 삼는 제도에 적합합니다. 410 마하즈부터 810 마하즈까지 연속 주파수 적용 범위는 490과 780 마하즈 중국 저전력 쇼트-레인지 장치 밴드의 지원을 허락합니다.
| 패드 갯수 | 이름 | 핀 타입 | 기술 |
| 1-12 | 국민 총수요 | 접지 핀 | 국민 총수요에 연결되세요 |
| 13 | VDD | 힘 | 1.8V 내지 3.7V 메인 칩 공급 |
| 14 | DIO1 | 입출력 | 다목적 디지털 IO |
| 15 | 바쁘게 하세요 | 오우 | """busy""표시등" |
| 16 | NRESET | 나 | 리셋 트리거 장치 입력 |
| 17 | 미소 된장국 | 오우 | SPI 슬레이브 아웃풋 |
| 18 | 몰리브덴 실리사이드층 | 나 | SPI 슬레이브 입력 |
| 19 | SCK | 나 | SPI는 클러킹합니다 |
| 20 | NSS | 나 | SPI 슬래이브 선택 |
| 21 | 국민 총수요 | 접지 핀 | 국민 총수요에 연결되세요 |
| 22 | 국민 총수요 | 접지 핀 | 국민 총수요에 연결되세요 |
| 23 | rf_out | 오우 | RF 송신기 출력 |
| 24 | 국민 총수요 | 접지 핀 | 국민 총수요에 연결되세요 |
| 25 | 국민 총수요 | 접지 핀 | 국민 총수요에 연결되세요 |
