제품 상세 정보:
|
| 사이즈: | 18.6*33.4*2.8mm | TX 힘: | 6dBm |
|---|---|---|---|
| Rx 감도: | -103dBm | TX 경향: | 36mA |
| RX 경향: | 4.6mA | 대기 현재: | 1.5uA |
| 안테나 유형: | 칩 안테나 | 칩셋트: | nRf52840 |
| 강조하다: | 캔섹 BLE52840SA 비,블레 블루투스 모듈 노르딕,노르딕 경기 NRF52840 이엇 솔루션 |
||

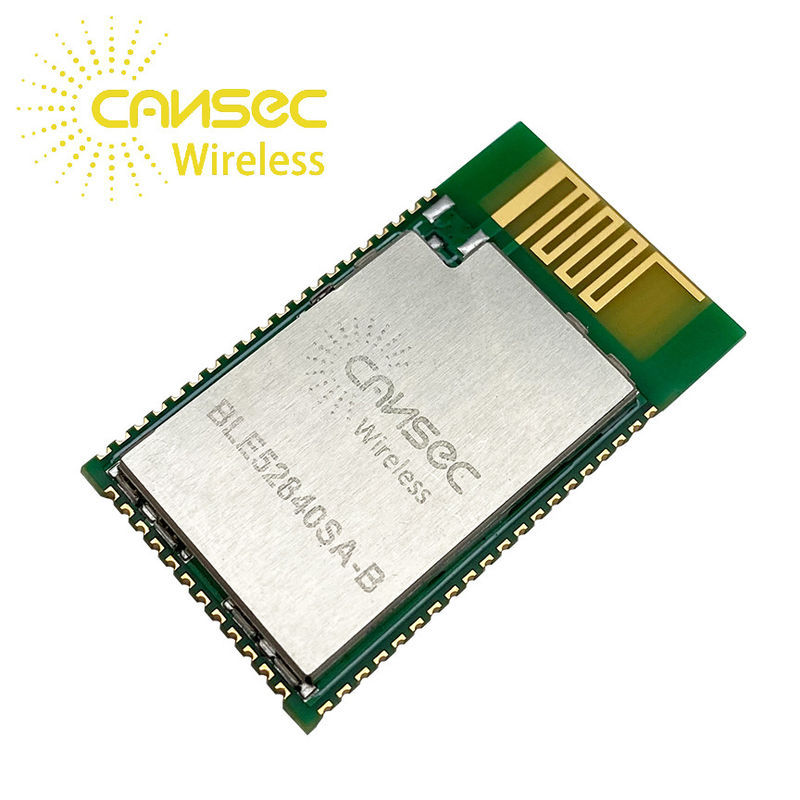

낮은 가격 다중 프로토콜 캔섹 BLE52840SA 비 노르딕 NRF52840 이엇 해결책 블레 입출력 블루투스 5.0 모듈
낮은 가격 다중 프로토콜 캔섹 BLE52840SA 비 노르딕 NRF52840 이엇 해결책 블레 입출력 블루투스 5.0 모듈
| 패드 갯수 | 이름 | 핀 타입 | 기술 |
| 1 | 국민 총수요 | 접지 핀 | 국민 총수요에 연결되세요 |
| 2 | P1.10 | 디지털 입출력 | 다용도의 입출력 |
| 3 | P1.11 | 디지털 입출력 | 다용도의 입출력 |
| 4 | P1.12 | 디지털 입출력 | 다용도의 입출력 |
| 5 | P1.14 | 디지털 입출력 | 다용도의 입출력 |
| 6 |
P003 AIN1 |
디지털 입출력 아날로그 입력 |
다용도의 입출력 아날로그 입력 |
| 7 |
P0.28 AIN4 |
디지털 입출력 아날로그 입력 |
다용도의 입출력 아날로그 입력 |
| 8 | P1.13 | 디지털 입출력 | 다용도의 입출력 |
| 9 | P1.15 | 디지털 입출력 | 다용도의 입출력 |
| 10 |
P0.02 AIN0 |
디지털 입출력 아날로그 입력 |
다용도의 입출력 아날로그 입력 |
| 11 |
P0.05 AIN3 |
디지털 입출력 아날로그 입력 |
다용도의 입출력 아날로그 입력 |
| 12 | P0.27 | 디지털 입출력 | 다용도의 입출력 |
| 13 |
P0.07 TRACECLK |
디지털 입출력 트레이스 클럭 |
다용도의 입출력 트레이스 버퍼 시계 |
| 14 | P1.08 | 디지털 입출력 | 다용도의 입출력 |
| 15 |
P0.11 TRACEDATA2 |
디지털 입출력 추적 데이터 |
다용도의 입출력 트레이스 버퍼 TRACEDATA[2] |
| 16 | P0.26 | 디지털 입출력 | 다용도의 입출력 |
| 17 |
P0.04 AIN2 |
디지털 입출력 아날로그 입력 |
다용도의 입출력 아날로그 입력 |
| 18 | P0.06 | 디지털 입출력 | 다용도의 입출력 |
| 19 | P0.08 | 디지털 입출력 | 다용도의 입출력 |
| 20 |
P1.09 TRACEDATA3 |
디지털 입출력 추적 데이터 |
다용도의 입출력 트레이스 버퍼 TRACEDATA[3] |
| 21 |
P0.12 TRACEDATA1 |
디지털 입출력 추적 데이터 |
다용도의 입출력 트레이스 버퍼 TRACEDATA[1] |
| 22 | 국민 총수요 | 힘 | 땅 |
| 23 | 국민 총수요 | 힘 | 땅 |
| 24 | +VCC | 힘 | 전원 공급기 |
| 25 | VDDH | 힘 | 고전압 전원공급기 |
| 26 | DCCH | 힘 | DC / dc 컨버터 출력 |
| 27 | P0.14 | 디지털 입출력 | 다용도의 입출력 |
| 28 | P0.16 | 디지털 입출력 | 다용도의 입출력 |
| 29 |
P0.18 나리셋 |
디지털 입출력 리셋 |
다용도의 입출력 시스템 리셋으로서의 콘피구레이블 |
| 30 | P0.19 | 디지털 입출력 | 다용도의 입출력 |
| 31 | P0.21 | 디지털 입출력 | 다용도의 입출력 |
| 32 | P0.23 | 디지털 입출력 | 다용도의 입출력 |
| 33 | D+ | 디지털 입출력 | USB D+ |
| 34 | Ｄ- | 디지털 입출력 | USB Ｄ- |
| 35 | VBUS | 힘 | USB 3.3 Ｖ 규제 기관을 위한 5개 Ｖ 입력 |
| 36 | P0.13 | 디지털 입출력 | 다용도의 입출력 |
| 37 | P0.15 | 디지털 입출력 | 다용도의 입출력 |
| 38 | P0.17 | 디지털 입출력 | 다용도의 입출력 |
| 39 | P0.20 | 디지털 입출력 | 다용도의 입출력 |
| 40 | P0.22 | 디지털 입출력 | 다용도의 입출력 |
| 41 | P0.24 | 디지털 입출력 | 다용도의 입출력 |
| 42 |
P1.00 TRACEDATA0
|
디지털 입출력 추적 데이터
|
다용도의 입출력 트레이스 버퍼 TRACEDATA[0] 일련 와이어 출력 (SWO) |
| 43 | P0.25 | 디지털 입출력 | 다용도의 입출력 |
| 44 | P1.01 | 디지털 입출력 | 다용도의 입출력 |
| 45 | SWDIO | 디버그 | 일련 와이어는 디버그와 프로그래밍을 위해 입출력의 결함을 제거합니다 |
| 46 | SWDCLK | 디버그 |
디버그를 위한 일련 와이어 디버그 클락 입력과 프로그래밍 |
| 47 | P1.02 | 디지털 입출력 | 다용도의 입출력 |
| 48 | P1.04 | 디지털 입출력 | 다용도의 입출력 |
| 49 | P1.06 | 디지털 입출력 | 다용도의 입출력 |
| 50 |
P0.09 NFC1 |
디지털 입출력 NFC는 입력했습니다 |
다용도의 입출력 NFC 안테나 연결 |
| 51 |
P0.10 NFC2 |
디지털 입출력 NFC는 입력했습니다 |
다용도의 입출력 NFC 안테나 연결 |
| 52 | 국민 총수요 | ||
| 53 | P1.07 | 디지털 입출력 | 다용도의 입출력 |
| 54 | P1.05 | 디지털 입출력 | 다용도의 입출력 |
| 55 | P1.03 | 디지털 입출력 | 다용도의 입출력 |
| 56 |
P0.31 AIN7 |
디지털 입출력 아날로그 입력 |
다용도의 입출력 아날로그 입력 |
| 57 |
P0.29 AIN5 |
디지털 입출력 아날로그 입력 |
다용도의 입출력 아날로그 입력 |
| 58 |
P0.30 AIN6 |
디지털 입출력 아날로그 입력 |
다용도의 입출력 아날로그 입력 |
