제품 상세 정보:
|

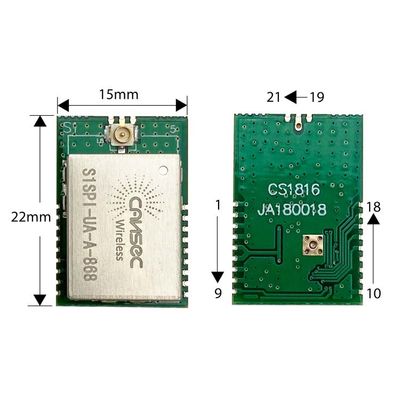

| 사이즈: | 15mm*22mm*3.2mm | TX 힘: | 14dBm |
|---|---|---|---|
| Rx 감도: | -118dBm | TX 경향: | 50mA |
| RX 경향: | 12MA | 대기 현재: | 1uA |
| 안테나 유형: | IPEX 연결관 | 칩셋트: | 거리에 의한 Spirit-1 |
| 강조하다: | 1uA 서브 기가헤르츠 모듈,S1SPI-UA-A 서브 기가헤르츠 모듈,14dBm 정신 1 거리 모듈 |
||

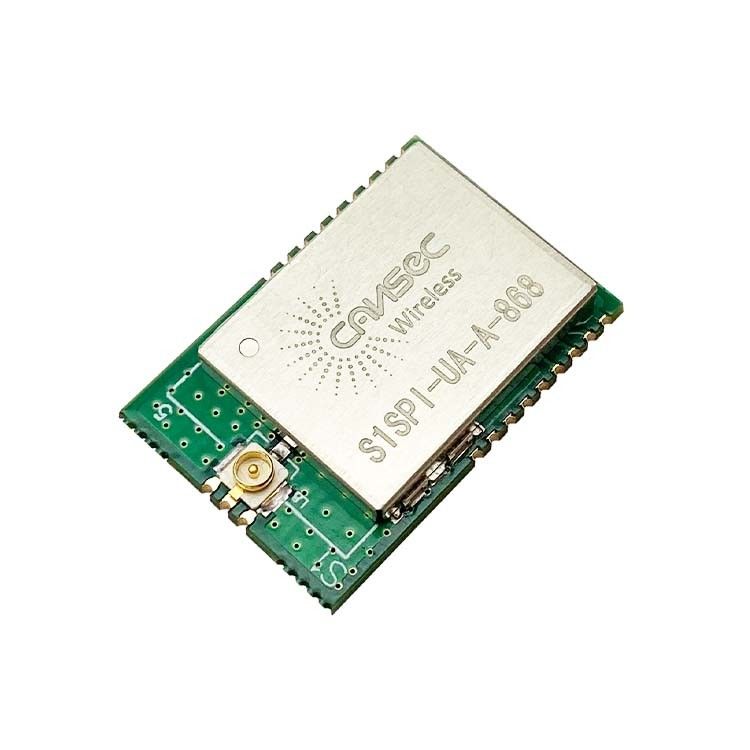

ST Spirit-1 칩셋트와 S1SPI-UA-A 서브 기가헤르츠 모듈
|
매개 변수
|
민
|
Typ
|
맥스
|
유닛
|
|
|
동작 전압
|
1.8
|
-
|
3.6
|
Ｖ
|
|
|
작동 온도
|
-20
|
-
|
+70
|
Ｃ
|
|
|
경향
소모 |
슬립 모드
|
-
|
-
|
1
|
uA
|
|
|
수신 모드
|
-
|
9.5
|
12
|
마
|
|
|
송신 모드
|
-
|
44
|
47.5
|
마
|
|
(캐리어를 위한) 송신 전력
|
-
|
-
|
14
|
데이터 베이스 관리 프로그램
|
|
|
(로라 변조를 위한) RX 민감도
|
-
|
-
|
-118
|
데이터 베이스 관리 프로그램
|
|
|
거리
|
HA :110
UA :230 |
Ｍ
|
|||
|
매개 변수
|
민
|
Typ
|
맥스
|
유닛
|
|
|
동작 전압
|
1.8
|
-
|
3.6
|
Ｖ
|
|
|
작동 온도
|
-20
|
-
|
+70
|
Ｃ
|
|
|
경향
소모 |
슬립 모드
|
-
|
-
|
1
|
uA
|
|
|
수신 모드
|
-
|
9.6
|
10
|
마
|
|
|
송신 모드
|
-
|
49
|
57
|
마
|
|
(캐리어를 위한) 송신 전력
|
-
|
-
|
14
|
데이터 베이스 관리 프로그램
|
|
|
(로라 변조를 위한) RX 민감도
|
-
|
-
|
-118
|
데이터 베이스 관리 프로그램
|
|
|
거리
|
HA :110
UA :230 |
Ｍ
|
|||
ST Spirit-1 칩셋트와 S1SPI-UA-A 서브 기가헤르츠 모듈
S1SPI-HA / UA / NA-A 모듈은 Spirit1을 기반으로 설계됩니다. Spirit1은 sub-1 GHz 대역에 매우 저전력 무선 송수신기이고 RF 무선 어플리케이션을 의도했습니다. 그것은 169, 315, 433, 868, 및 915 마하즈에 있는 무면허 ISM과 SRD 주파수대에서 양쪽을 운영하도록 설계되지만, 또한 300-348 마하즈와 387-470MHz와 779-956 MHz 대역에서 다른 추가적 주파수로 작동한다고 프로그램이 짜여질 수 있습니다. 공기 자료 비율은 500 킬로보우에 프로그램 가능한 from1이고 EN 300 220 기준에 따르면서, Spirit1이 12.5/25 킬로 헤르츠의 채널 스페이싱과 시스템에서 사용될 수 있습니다. 그것은 분리된 외부 부품의 초소형 수를 사용하고, 데이터 관리와 변조와 복조를 지원하는 쉽게 잘 믿는 베이스밴드 모뎀을 통합합니다. 데이터 관리 핸들 독점적 완전히 프로그램 가능한 패킷 형태의 자료가 또한 M 버스 표준 준수 포맷 (모든 실행 클래스)을 허용합니다. 그러나, Spirit-1은 패킷에 FEC 부호화 / 디코딩과 더불어 자료에 대한 주기 중복 검사를 수행할 수 있습니다. Spirit1은 모든 고속 링크 계층 운영을 취급함으로써 전체적인 시스템 비용을 줄이기 위해 선택적 자동 승인과 재전송과 타임아웃 프로토콜 엔진을 제공합니다.
